XC系列當前位置：首頁 > 產品中心 > PLC > 信捷 > XC系列

XC3-19AR-E/C

產品描述：

產品說明

集邏輯控制，模擬量輸入輸出于一體
開關量輸入：9點（NPN型光耦隔離）開關量輸出：10點（繼電器型）
模擬量輸入：8點（0～10V電壓），模擬量輸出：2點（0～10V電壓或 0～20mA電流）
支持3路AB相輸入
支持4路高速計數（20KHZ）
AC220V（E）或DC24V（C）電源

性能優勢
規格參數
功率段
適合行業
資料下載

產品說明

電氣規格

輸入電壓	AC100V~240V
電壓允許范圍	AC90V~265V
額定頻率	50/60Hz
功耗	低于12W (TYP2.0W)
允許瞬時停電	小于20ms
傳感器用電源	24VDC±10% 最大400mA
耐電壓	AC1000V-10MA 1分鐘(信號與地間)
絕緣阻抗	DC500V-約10MΩ （信號與地間）

環境條件

操作溫度	0~50℃
保存溫度	–10~60℃
環境溫度	20~85%（無凝露）
耐振動	10~25Hz(X,Y,Z方向各30分鐘2G)
抗干擾	電壓噪聲： 1000Vp-p
周圍空氣	無腐蝕性氣體
保護結構	適合IP65F

模擬量輸入輸出

模擬量輸入：8路（0~10V電壓）
模擬量輸出：2路（0~10V電壓或0~20mA電流）

基本參數表

項目	模擬量輸入（AD）	模擬量輸出（DA）
	電壓輸入	電壓輸出	電流輸出
模擬量輸入范圍	0~10V	-
最大輸入范圍	DC±18V	-
模擬量輸出范圍	-	DC0~10V（外部負載電阻2KΩ~1MΩ）	DC0~20mA （外部負載電阻小于500Ω）
數字輸入范圍	-	8位二進制數（0~256）
數字輸出范圍	12位二進制數（0~4095）	-
分辨率	1/4095(12Bit); 轉換數據以16進制形式存入PLC(12Bit)	1/256(8Bit); 轉換數據以16進制形式存入PLC（8Bit）
綜合精確度	0.8%
轉換速度	15ms/1通道	2ms/1通道
模擬量用電源	DC24V±10%,100mA
安裝方式	可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上

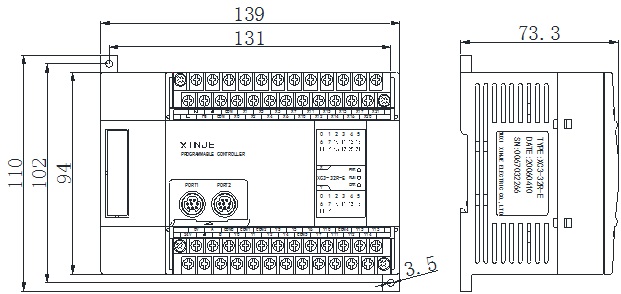

外型尺寸	139×110×93.3（單位cm）
