XD系列當前位置：首頁 > 產品中心 > PLC > 信捷 > XD系列

XD3-16R/T/RT-E

產品描述：

產品說明

8點NPN型輸入，8點繼電器（R）或晶體管（T）或繼電器晶體管混合（RT）輸出
AC220V（E）電源
最多可外接擴展10個模塊和1塊BD板
具有更高的處理速度
帶時鐘并對數據進行掉電保持
支持基本的邏輯控制和數據運算
支持高速計數、脈沖輸出、外部中斷、C語言編輯功能塊、I/O點的自由切換、自由格式通訊、MODBUS通訊等功能

性能優勢
規格參數
功率段
適合行業
資料下載

一般規格

項目	規格
絕緣電壓	DC 500V 2MΩ以上
抗噪聲	噪聲電壓1000Vp-p 1uS 脈沖1分鐘
空氣	無腐蝕性、可燃性氣體
環境溫度	0℃~60℃
環境濕度	5%~95%（無凝露）
通訊口1	RS-232，連接上位機、人機界面編程或調試
通訊口2	RS-232/RS-485，連接智能儀表、變頻器等

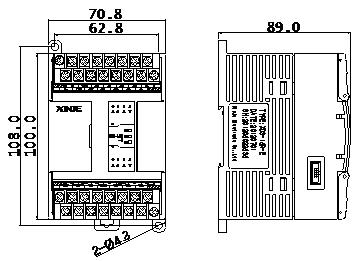

安裝	可用M3的螺絲固定或直接安裝在的導軌上
接地	第三種接地（不可與強電系統公共接地）

性能規格

項 目		規 格
程序執行方式		循環掃描方式
編程方式		指令、梯形圖并用
處理速度		0.05us
停電保持		使用FlashROM及鋰電池
用戶程序容量		256KB
I/O點數	總點數	16點
	輸入點數	8點（X0~X7）
	輸出點數	8點（Y0~Y7）
內部線圈（X）		1048點：X0~X2027
內部線圈（Y）		1048點：Y0~Y1037
內部線圈（M、HM）		11008點
流程（S）		1153點
定時器（T）	點數	640點
	規格	100mS定時器：設置時間0.1~3276.7秒 10mS定時器：設置時間0.01~327.67秒 1mS定時器：設置時間0.001~32.767秒
計數器（C）	點數	672點
	規格	16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647
數據寄存器（D）		11048字
FlashROM寄存器（FD）		8144字
高速處理功能		高速計數、脈沖輸出、外部中斷
口令保護		6位長度ASCII
自診斷功能		上電自檢、監控定時器、語法檢查
